CL-1型气体超声流量计

产品简介
CL-1型气体超声流量计作为国产高精度的智能计量产品,技术处于国际先进水平。测量口径覆盖DN50~DN700,计量准确度等级为0.5级,适合于对长输管线天然气输送进行准确可靠的贸易结算计量,同时也适用于对各类中、低压使用场合条件下的天然气省管网、城市燃气输配站、大型工业用户进行高精度流量计量和监控。
该系列目前有CL-1-4S型和CL-1-8型两款产品。

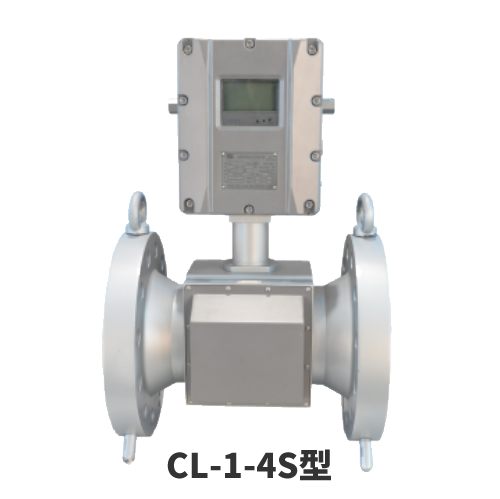

CL-1-4S型为四声道产品,该系列产品为首台首套应用于高压天然气贸易交接计量的国产化产品,近年来随着产品技术的不断提升,在国家管网集团等天然气管道项目中已广泛应用。

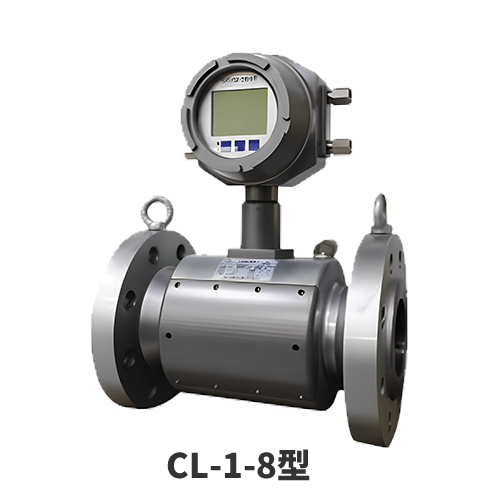

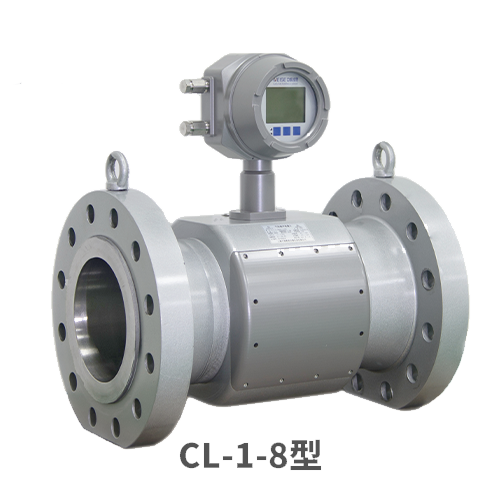

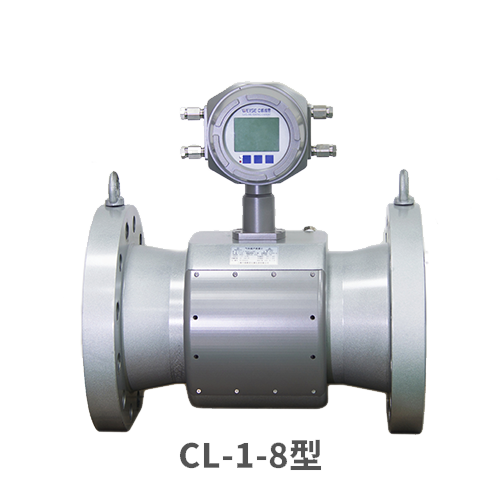

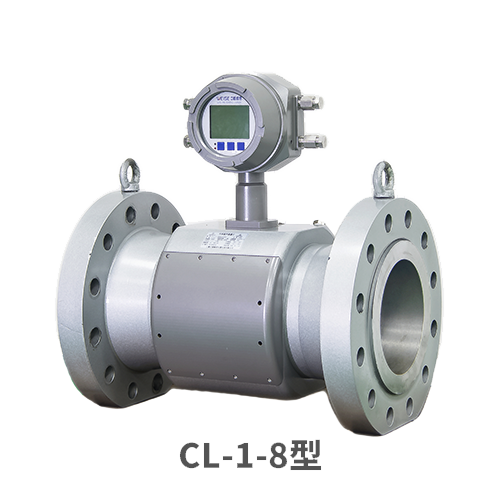

CL-1-8 型为八声道产品,各项技术性能处于国际领先水平,可为用户提供更高的准确度保障及可靠性冗余。它的量程比更大,达到80:1~100:1;更多的声道布置,从而能够保证在个别声道出现故障状态下通过智能诊断进行声道切除或替代,继续用其它正常声道进行有效的测量,以保证测量的准确性;平行对射布置的8个声道,可有效解决管道内流场畸变如湍流、旋涡流、脉动流等不确定流场对气体超声测量精度的影响;该产品对前后直管段长度的要求更低,方便紧凑场地的安装和使用。
在线咨询

产品详情

  • 技术参数
  • 流量范围
  • 安装示意
  • 技术优势
  • 主要技术参数



    测量原理

    超声波时差法

    测量介质

    天然气、空气及其它特殊气体

    声道数量

    4声道、8声道。

    声道型式

    4声道:平行对射式,8声道:交叉对射式

    测量范围

    0.10-30m/s(更高流速可定制)

    分 辨 率

    0.001m/s

    速度采样间隔

    ≤0.1s

    准确度等级

    0.5级

    重复性

    常规:Qt~Qmax 0.1%(结合客户要求可定制:Qt~Qmax≤0.05%)

    分界流量点

    常规:Qt≤0.1Qmax(结合客户要求可定制:Qt≤0.05Qmax)

    过载能力

    ≥120% Qmax(短时间无影响)

    测量口径

    4声道DN50~DN400,8声道:DN100~DN400;(更大口径可定制)

    公称压力

    PN16、 PN40、 PN63; Class150、 Class300 、Class600 、Class900、Class1500、Class2500


    测量要求



    介质温度

    -20~80℃ 、-40~80℃;(-40~200℃,可定制)

    介质压力

    0-42.0MPa

    环境温度

    -30~60℃,-45~60℃(更多特殊环境温度可定制)


    材质选用



    表    体

    铸钢: WCB、LCB; 锻钢 :16MnD、 A105、LF2、LF6、双相不锈钢、304、316或316L等

    转 换 器

    铝合金、不锈钢(可定制)

    换 能 器

    全金属(316SS、钛合金)


    工作要求



    供电电源

    24V DC

    功    耗

    <4W

    换能器频率

    120KHz 、160KHz、 200KHz、 250KHz (根据工况条件选择适合的频率)


    信号输入、输出及其它功能概况



    电气接口

    NPT 1/2 "(F) 4个

    模拟输入

    3路 温度和压力变送器信号

    模拟输出

    2路4-20mA (1路支持HART)

    频率/脉冲输出

    2路5V 或OC门

    通讯接口

    3路 RS485,1路RS485或HART输出(二选一),1路以太网

    通讯协议

    标准MODBUS通讯协议

    数字输出

    3路DO报警等信息输出

    液晶显示

    可以现场显示标况的瞬时流量、累计流量及实时温度和压力测量信息

    数据存储时间

    历史数据可以至少保持8年(年累积量、月累计量)、报警记录可以至少保持10年

    使用操作

    通过配套上位机软件实现对流量计的运行参数设置

    诊断功能

    流量计具有自诊断功能,可以对仪表自身的工作和故障状态进行诊断和报警输出


    认证情况



    介质温度

    计量器具型式批准证书CPA证书

    防爆等级

    ExdIIBT6 Gb

    防护等级

    IP66

  • 型号规格

    准确度等级

    公称通径

    公称压力

    测量管内径

    流量Qmax

    流量Qmin

    [mm]

    [m3/h]

    [m3/h]

    CL-1-4S

    0.5级

    DN50

    PN16 Class300 Class600 Class900

    50

    180

    6

    DN80

    PN16 Class300 Class600 Class900

    78

    500

    17

    DN100

    PN16 PN40 PN63  Class300

    100

    850

    22

    Class600 Class900

    97.2

    800

    20

    DN150

    PN16 PN40 PN63  Class300

    150

    1900

    38

    Class600 Class900

    146.3

    1800

    36

    DN200

    PN16 PN40 PN63  Class300

    200

    3400

    56

    Class600 Class900

    193.7

    3200

    54

    DN250

    PN16 PN40 PN63  Class300

    250

    5200

    70

    Class600 Class900

    243

    5000

    66

    DN300

    PN16 PN40 PN63  Class300

    300

    7500

    94

    Class600 Class900

    289

    7200

    90

    DN350

    PN16 Class150 /PN40 PN63 Class300

    350/325

    10000/8900

    100/89

    Class600 Class900

    317.5

    8500

    95

    DN400

    PN16 PN40 PN63  Class300

    380

    12000

    120

    Class600 Class900

    363.5

    11000

    110

    CL-1-8

    0.5级

    DN100

    PN16、Class150、Class300

    100

    1000

    12

    Class600 Class900

    97.2

    900

    11

    DN150

    PN16、Class150、Class300

    150

    2020

    21

    Class600 Class900

    146.3

    1820

    19

    DN200

    PN16、Class150、Class300

    200

    3490

    35

    Class600 Class900

    193.7

    3190

    32

    DN250

    PN16、Class150、Class300

    250

    5500

    55

    Class600 Class900

    246

    4900

    49

    DN300

    PN16、Class150、Class300

    300

    7900

    79

    Class600 Class900

    289

    7100

    71

    DN350

    PN16、Class150、Class300

    325

    9700

    97

    Class600 Class900

    317.5

    8600

    86

    DN400

    PN16、Class150、Class300

    380

    12800

    128

    Class600 Class900

    363.5

    11300

    113


    注:DN500口径及以上及Class900以上压力规格具体流量参数详询厂家。

  • 圆点2.png

    CL-1-4S型安装结构尺寸示意参照


    公称通径

    公称压力

    外形尺寸[mm]

    重量[kg]

    L

    W

    H

    DN50

    PN16

    400

    210

    560

    67

    Class150

    550

    66

    PN63

    205

    550

    73

    Class300

    540

    71

    Class600

    540

    72

    Class900

    215

    565

    84

    DN80

    PN40(PN16)

    400

    235

    565

    72

    Class150

    560

    70

    PN63

    230

    565

    78

    Class300

    80

    Class600

    Class900

    240

    580

    90

    DN100

    PN16

    400

    295

    590

    81

    PN40

    600

    83

    Class150

    595

    PN63

    285

    605

    90

    Class300

    605

    92

    Class600

    615

    102

    Class900

    290

    625

    111

    DN150

    PN16

    450

    345

    660

    106

    PN40

    665

    112

    Class150

    655

    108

    PN63

    690

    135

    Class300

    680

    131

    Class600

    355

    695

    157

    Class900

    380

    710

    178

    DN200

    PN16

    600

    415

    720

    232

    PN40

    745

    250

    PN63

    450

    785

    302

    Class300

    760

    292

    Class600

    470

    780

    335

    Class900

    815

    388

    DN250

    PN16

    750

    485

    800

    306

    PN40

    820

    338

    PN63

    500

    810

    384

    Class300

    800

    372

    Class600

    510

    826

    466

    Class900

    545

    845

    526

    DN300

    PN16

    750

    535

    840

    367

    PN40

    870

    412

    PN63

    575

    870

    490

    Class300

    485

    Class600

    560

    880

    560

    Class900

    610

    900

    665

    DN350

    PN16

    800

    565

    905

    420

    PN40

    580

    920

    540

    PN63

    600

    925

    632

    Class300

    585

    925

    617

    Class600

    605

    940

    704

    Class900

    640

    1000

    806

    DN400

    PN16

    800

    640

    970

    440

    PN40

    660

    980

    555

    PN63

    670

    990

    710

    Class300

    650

    1050

    652

    Class600

    685

    1000

    872

    Class900

    705

    958


    注:1、DN500口径及以上为定制规格,具体尺寸咨询厂家。

    2、法兰符合GB系列、HG系列、ASME/ANSI系列、EN系列和GOST系列等相关法兰标准。

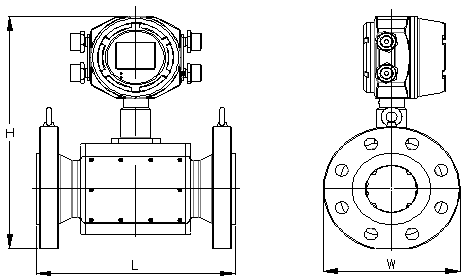

    CL-1-8型安装结构尺寸示意参照


    公称通径

    公称压力

    外形尺寸[mm]

    重量[kg]

    L

    W

    H

    DN100

    PN16

    500

    220

    495

    90

    PN40

    235

    500

    100

    PN63

    250

    510

    105

    Class150

    230

    500

    100

    Class300

    255

    510

    110

    Class600

    275

    530

    120

    Class900

    290

    550

    145

    DN150

    PN16

    600

    285

    580

    120

    PN40

    300

    590

    140

    PN63

    345

    600

    160

    Class150

    280

    580

    120

    Class300

    320

    590

    155

    Class600

    355

    615

    190

    Class900

    380

    630

    215

    DN200

    PN16

    600

    340

    610

    180

    PN40

    375

    630

    200

    PN63

    415

    640

    225

    Class150

    345

    600

    190

    Class300

    380

    625

    215

    Class600

    420

    655

    245

    Class900

    470

    685

    285

    DN250

    PN16

    750

    405

    620

    315

    PN40

    450

    650

    335

    PN63

    470

    665

    360

    Class150

    405

    635

    320

    Class300

    445

    650

    350

    Class600

    510

    680

    390

    Class900

    545

    700

    445

    DN300

    PN16

    750

    460

    700

    380

    PN40

    515

    740

    440

    PN63

    530

    750

    490

    Class150

    485

    730

    430

    Class300

    520

    750

    485

    Class600

    560

    780

    515

    Class900

    610

    830

    590

    DN350

    PN16

    800

    520

    790

    565

    PN40

    580

    835

    595

    PN63

    600

    855

    635

    Class150

    535

    800

    585

    Class300

    585

    840

    625

    Class600

    605

    860

    675

    Class900

    640

    895

    755

    DN400

    PN16

    800

    580

    820

    705

    PN40

    660

    880

    740

    PN63

    670

    890

    775

    Class150

    595

    820

    725

    Class300

    650

    870

    765

    Class600

    685

    900

    825

    Class900

    705

    920

    860


    注:1、DN500口径及以上为定制规格,具体尺寸咨询厂家;

    2、法兰符合GB系列、HG系列、ASME/ANSI系列、EN系列和GOST系列等相关法兰标准。





    CL-1-8型安装结构尺寸示意参照

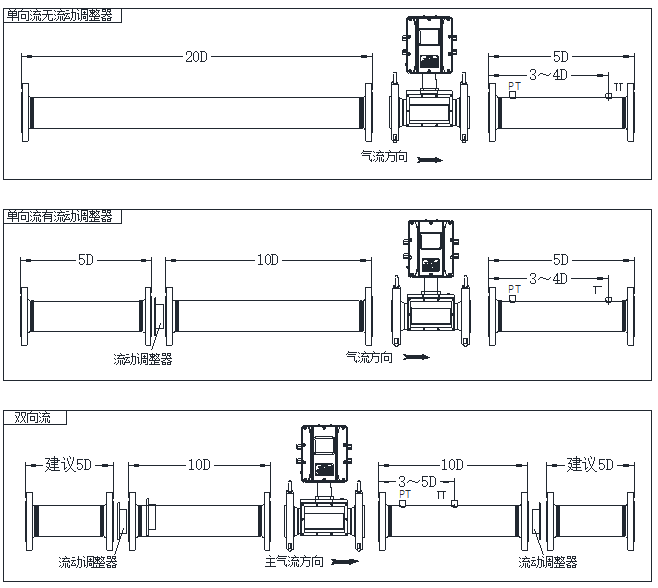

    下面图纸给出了在安装CL系列典型的CL-1型产品气体超声流量计产品时推荐的直管段长度。安装应符合GB/T 18604相关的技术要求。
