CL-G型超声波燃气表

产品简介
CL-G型商用超声波物联网燃气表(气体超声流量计),是中核维思新推出的一款完全自主知识产权的双声道商用型产品。中核维思立足于20年超声计量技术研究基础,应用微功耗IC芯片集成技术、物联网技术、云计算等先进计量技术与管理理念开发出本产品,代表了城市燃气商业用户天然气计量、智能化管理、智慧能源管理的未来方向。
CL-G型商用超声波物联网燃气表产品适用于城市燃气终端用户天然气计量,尤其适用于小型工业、商业、餐饮服务业用户的燃气贸易计量,可满足燃气计量、管理、收费、输差及安全分析等多层次的需求。
在线咨询

产品详情

  • 技术参数
  • 流量范围
  • 安装示意
  • 技术优势
  • 主要技术参数



    测量介质

    天然气、煤气等

    安装形式

    螺纹式连接

    声道数量

    G6及以下单声道;G6以上2声道

    测量范围

    0-25m/s

    分 辨 率

    0.001m/s

    准确度等级

    1.5级

    重复性

    Qt~Qmax 0.3%;Qmin~Qt 0.6%

    分界流量

    Qt≤10% Qmax

    过载能力

    ≥120% Qmax(短时间无影响)

    型号规格

    G4、G6、G10、G 16、G25、G40

    工作压力范围

    70-120 kPa(绝压)

    换能器材质

    全金属(316SS、钛合金)材质

    表体材质

    铝合金

    环境温度

    -20~55℃

    锂电池池寿命

    用于计量可用 10 年;用于无线通讯远传 1 次/天,可用 3 年

    开关控制阀

    内置电机阀,可远程控制开关

    远传方式

    NB-IOT模块已含10年通信资费 (LoRa、4G可选)

    其它说明

    物联网预付费等功能为可选项


    认证情况



    计量认证

    计量器具型式批准证书CPA认证

    防爆等级

    Ex ib IIBT4 Gb

    防护等级

    IP65



  • 型号规格

    准确度等级

    公称通径

    公称压力

    CL-G

    1.5级

    G4

    0.04~6

    G6

    0.06~10

    G10

    0.1~16

    G16

    0.16~25

    G25

    0.25~40

    G40

    0.40~65


  • 圆点2.png

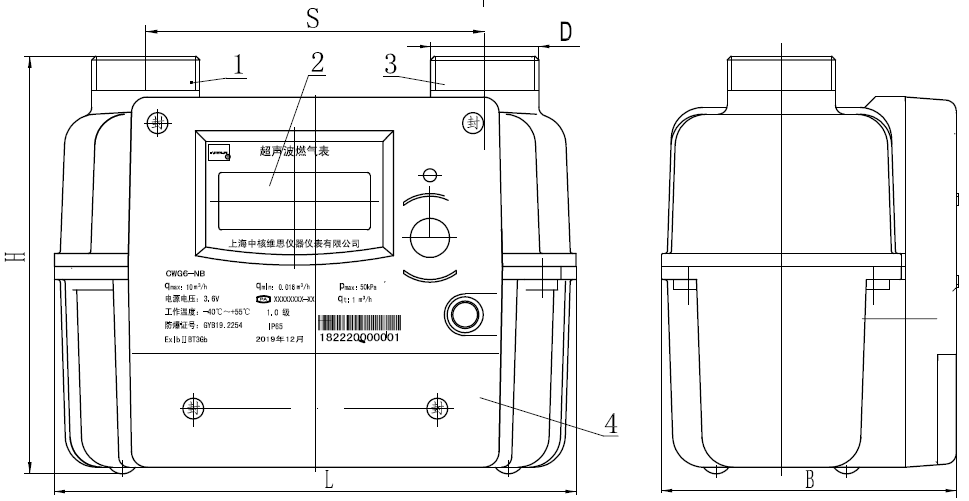

    安装结构尺寸示意参照


    公称通径

    流量范围[m3/h]

    外形尺寸L×B×H[mm]

    接口尺寸D

    接口中心距S[mm]

    CL-G4

    0.04-6

    180×94×127

    M30

    130

    CL-G6

    0.06-10

    200×113×160

    G 1 1/4 " "

    130

    CL-G10

    0.1-16

    242×143×165

    G 1 1/4 "

    160

    CL-G16

    0.16-25

    242×143×165

    G 1 1/2 "

    160

    CL-G25

    0.25-40

    340×183×254

    G 2 "

    220

    CL-G40

    0.4-65

    334×230×278

    G 2 1/2 "

    220

    注:DN200口径以上为定制规格,尺寸咨询厂家。




  • 圆点.png  超声波测量模组核心技术完全国产自主知识产权;

    圆点.png  双声道测量一体化流道设计,计量更准确可靠;

    圆点.png  超宽量程比,可捕捉微小流量,防止小流量盗气;

    圆点.png  自备温度压力传感器,自动进行温度压力补偿;

    圆点.png  静止式电子仪表,无机械磨损,抗电磁干扰,寿命长;

    圆点.png  内置NB-IOT物联网模块和积算单元,能与云端同步时钟,定时冻结流量、温度、压力等数据,并加盖时间戳存储和同步到云端服务器;

    圆点.png  自带液晶显示,可通过云端服务器远程管理阶梯费率、调整仪表系数、开关阀等;

    圆点.png  可对仪表故障、偷盗气、拆表等状态远传报警;

    圆点.png  可以远程充值

    圆点.png  安全功能:判断燃气表使用中出现的异常流量及持续时间,对各类流量异常现象实现阈值判断并能够自动关阀,提高燃气使用安全性。
