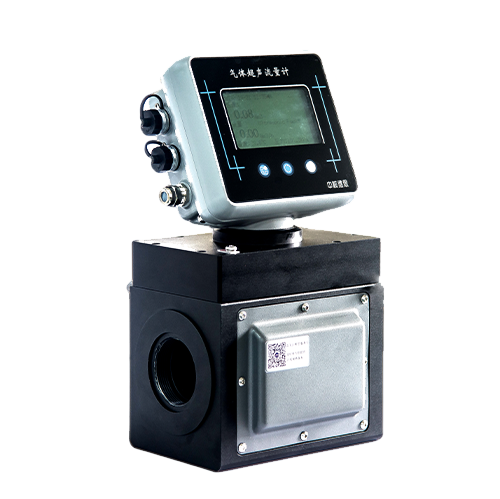

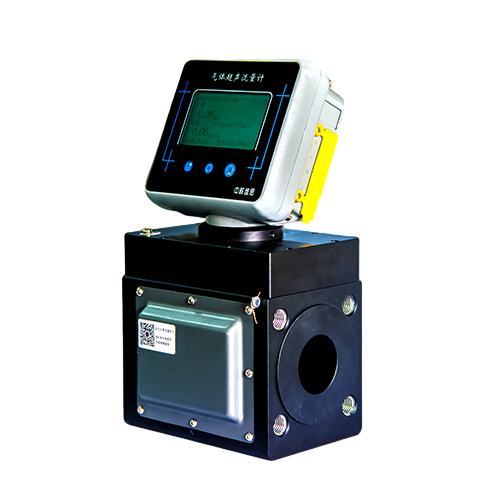

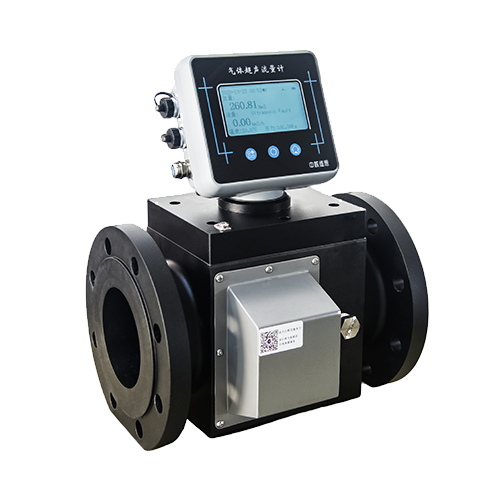

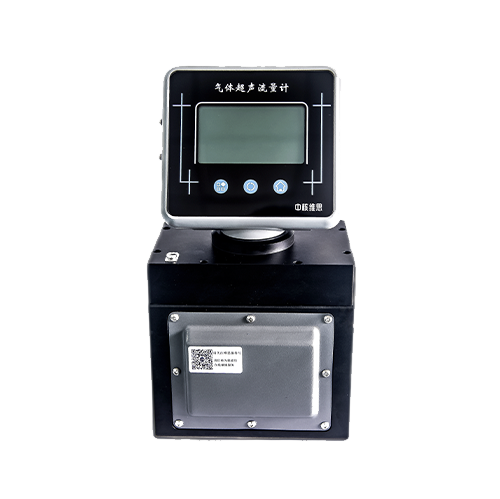

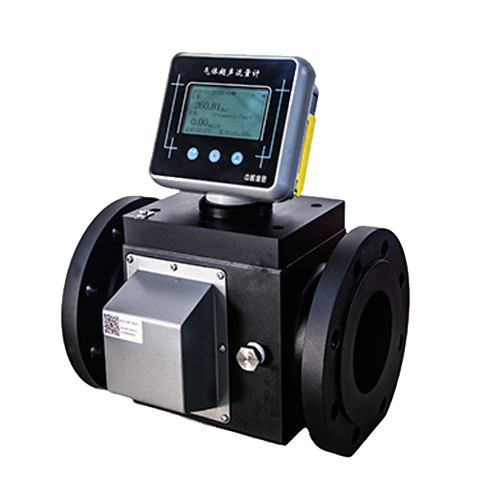

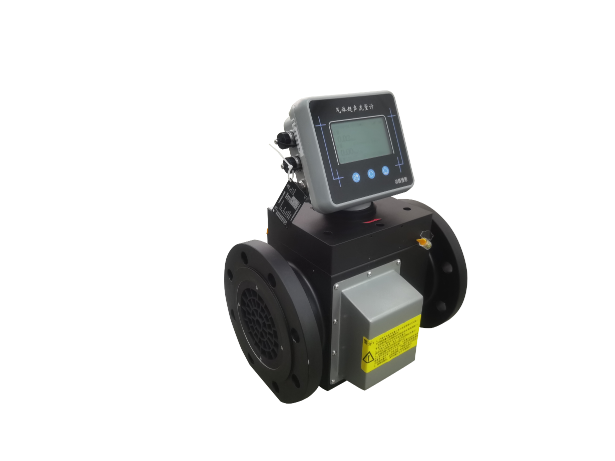

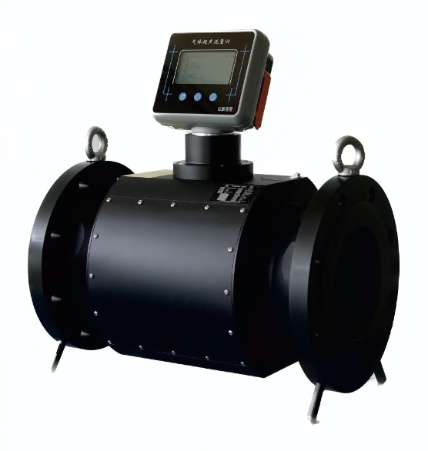

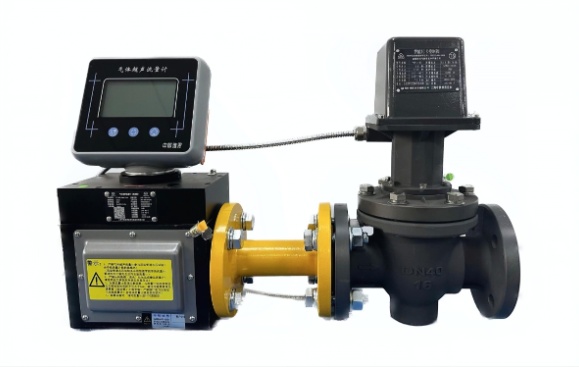

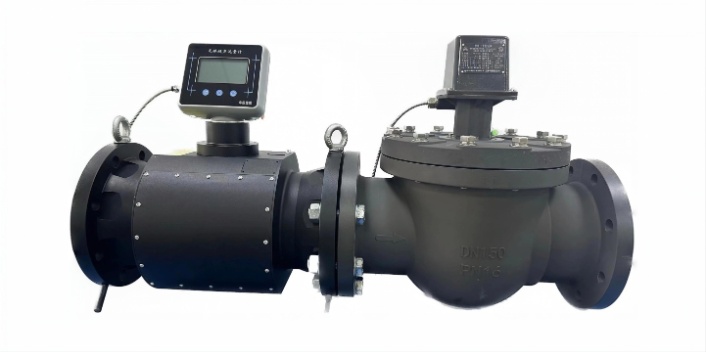

CL-2M⁺型气体超声流量计

产品简介
CL-2M+型气体超声流量计是一款集流量测量、积算、数据无线远传于一体的物联网智能型流量计。产品主要适用于城市燃气终端工商服用户的贸易计量需求,能实现远程充值、数据监控和运行状态的智能诊断,为用户提供完备的计量解决方案和智能化管理辅助功能。
在线咨询

产品详情

  • 技术参数
  • 流量范围
  • 安装示意
  • 技术优势
  • 主要技术参数



    测量介质

    天然气等

    安装形式

    一体型

    声道数量

    2声道

    测量范围

    0-25m/s

    分 辨 率

    0.001m/s

    准确度等级

    1.0级、1.5级

    重复性

    1.0级:Qt~Qmax 0.2%;Qmin~Qt 0.4%; 1.5级:Qt~Qmax 0.3%;Qmin~Qt 0.6%

    分界流量

    Qt≤10% Qmax

    过载能力

    ≥120% Qmax(短时间无影响)

    测量口径

    DN25~DN200

    公称压力

    PN16 (更多压力规格可选)

    换能器材质

    全金属(316SS、钛合金)材质

    表体材质

    铝合金、碳钢(碳钢表体适用工作压力1.0MPa及以上工况)


    测量要求



    介质温度

    -20~60℃

    介质压力

    0-900kPa(更高压力可定制)

    工作压力

    0~500kPa,200~900kPa,(特殊压力范围需定制)

    环境温度

    -30~60℃


    工作条件



    供电电源

    内置锂电池7.2V DC ,支持外供电9.5-15 V DC

    功耗

    ≤600μA 电池可更换,使用寿命不低于6年(视采样间隔时间)


    信号、通讯及其他功能



    模拟输入

    2路传感器信号:1路温度优于±0.15℃;1路压力优于±0.1%

    脉冲输出

    2路 高频脉冲和低频脉冲

    通讯接口

    1路 RS485、蓝牙、GPRS /4G/NB-IOT

    通讯协议

    标准MODBUS通讯协议

    数字输出

    报警输出

    液晶显示

    可以现场显示:瞬时流量,累计流量,实时温度、压力,报警等信息

    数据存储时间

    历史数据至少保持10年(年累积量、月累积量)、报警记录可以保持(100条)

    使用操作

    通过配套上位机软件实现对流量计的运行参数设置

    诊断功能

    流量计具有自诊断功能,可以对仪表自身的工作和故障状态进行诊断和报警输出


    认证情况



    计量认证

    计量器具型式批准证书CPA认证

    防爆等级

    Ex ib IIBT4 Gb

    防护等级

    IP65



  • 型号规格

    准确度等级

    公称通径

    公称压力

    始动流量[m3/h]

    流量范围I系列[m3/h]

    流量范围II系列[m3/h]

    CL-2M+

    1.0级

    1.5级

    DN25

    PN16

    0.10

    0.6~40

    0.3~48

    DN32

    PN16

    0.20

    1~65

    0.4~65

    DN40

    PN16

    0.25

    1.6~100

    0.6~100

    DN50

    PN16

    0.40

    2.5~160

    1~160

    DN80

    PN16

    0.90

    6~350

    2.5~400

    DN100

    PN16

    2.0

    10~650

    4~650

    DN150

    PN16

    3.25

    20~1300

    7.5~1600

    DN200

    PN16

    5.50

    35~2200

    12~2560


  • 圆点2.png

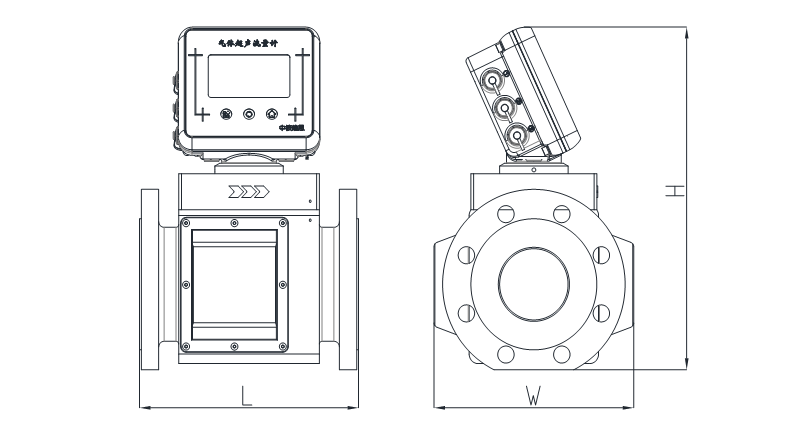

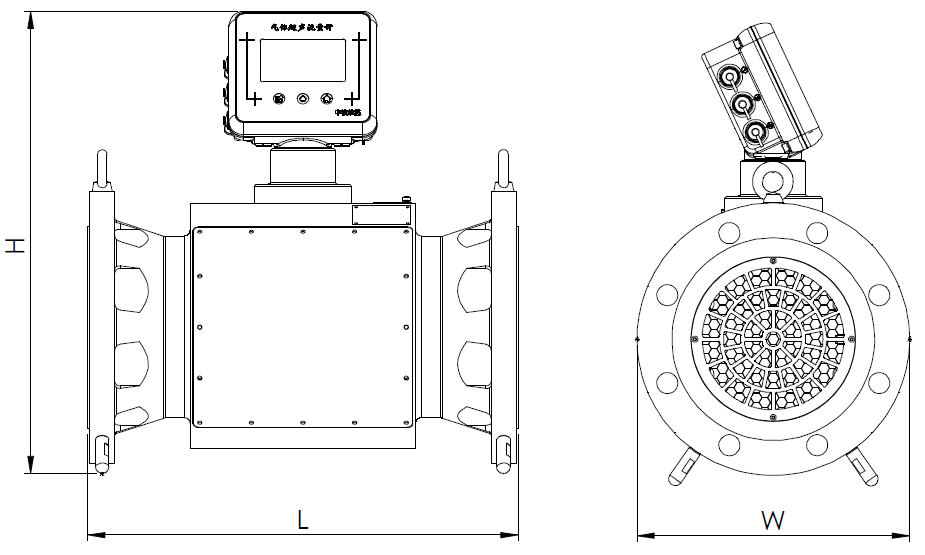

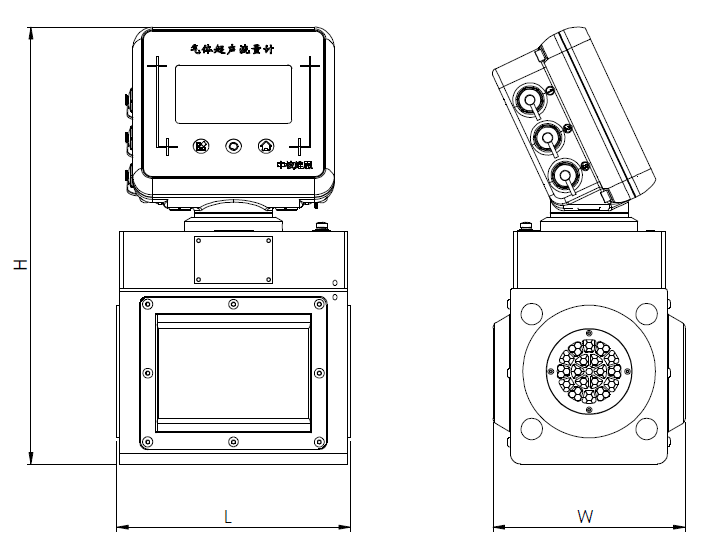

    安装结构尺寸示意参照


    公称通径

    公称压力

    法兰标准

    测量管内径[mm]

    外形尺寸[mm]

    重量[kg]





    L

    W

    H


    DN25

    PN16

    GB/T9124.1

    26

    180

    145

    330

    8.5

    DN32

    PN16

    GB/T9124.1

    30

    180

    145

    330

    8.5

    DN40

    PN16

    GB/T9124.1

    40

    180

    150

    335

    9

    DN50

    PN16

    GB/T9124.1

    50

    180

    150

    335

    9

    DN80

    PN16

    GB/T9124.1

    78

    240

    220

    360

    14

    DN100

    PN16

    GB/T9124.1

    100

    300

    270

    380

    17.5

    DN150

    PN16

    GB/T9124.1

    150

    300

    335

    460

    27

    DN200

    PN16

    GB/T9124.1

    200

    400

    420

    510

    38

    注:DN200口径以上为定制规格,尺寸咨询厂家。

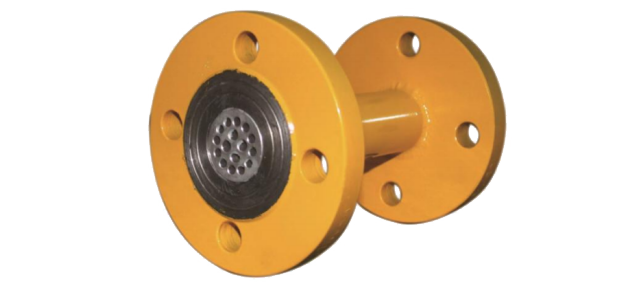

    配套附件——前后直管段







    CL-2M+建议上游直管段不低于3D(其中DN25~DN40口径上游直管段≥150mm),下游直管段不低于2D。厂家随流量计配套提供上游3D直管段(其中DN25~DN40口径上游直管段为固定长度150mm),下游则可利用现场管段。上游直管段内置流动调整器,可有效减少脉动流和扰动流对测量准确度带来的不良影响。

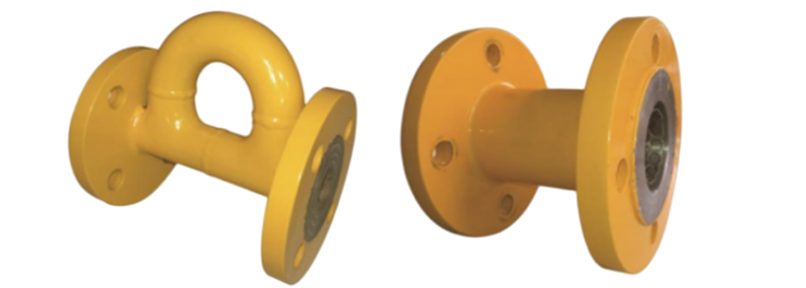

    配套附件——降噪器







    在与调压器串联安装,或其他存在噪声干扰的情况下,需在CL-2M+流量计和调压器等噪声源之间安装降噪器。



  • 圆点.png  双声道设计,高精度,高稳定性

    圆点.png  宽量程比

    圆点.png  超低始动流量

    圆点.png  无可动机械部件、无压损

    圆点.png  免维护

    圆点.png  支持双向计量(订货需注明)

    圆点.png  支持体积流量计量和能量流量计量

    圆点.png  内置无线远传模块

    圆点.png  内置蓝牙通讯

    圆点.png  智能自诊断

    圆点.png  双备份锂电池供电
